REG02 - regulátor otáček 1f asynchronních motorů
1. Úvodem
Zařízení je určeno pro regulaci otáček malých 1f indukčních motorů s běhovým či rozběhovým kondenzátorem nebo asynchronních motorů s kotvou nakrátko.
Doporučené pro ventilátory s motory FLQ ( např. FLQ140/042A, 55W, 0.24A, 2200r/min s běhovým kondenzátorem 2.2uF ).
2. Nastavení otáček
Pro regulaci motorů je v modulu uložený program
s těmito parametry:
1 ovládací spínač S1 pro zapnutí výstupu ( ON ). Při rozpojení spínače se regulovaný výstup ihned vypne, po opětovném spojení bude opět výstup aktivní, pokud bude nastavena alespoň minimální (prahová) úroveň řídícího členu na 15% nebo 25%. Spínačem S2 volíme mezi 15% (S2 rozpojen) a 25% (S2 spojen).
Vypnutí výstupu, pokud poklesne hodnota řídícího členu na 5% a méně bez ohledu na spínač S1. Znovu zapnutí výstupu až při zvýšení nad prahovou úroveň.
1 externí potenciometr pro řízení otáček (výstupního napětí), podle DIP přepínače JP4 je výstup řízený buď vstupem IN1 nebo IN3.
Místo externích potenciometrů lze regulátor řídit napětím v rozsahu 0 až +5V (VCCin může být maximálně +5.3V). Vstupy IN1 až IN3 nepřipojujte k napětí vyšímu než je VCCin.
Interní AC/DC s galvanicky odděleným výstupem od sítě, parametry: +9V / 200mA a 5V regulátor LF50CDT (svorka +5Vout), kterým lze napájet další/řídící elektroniku.

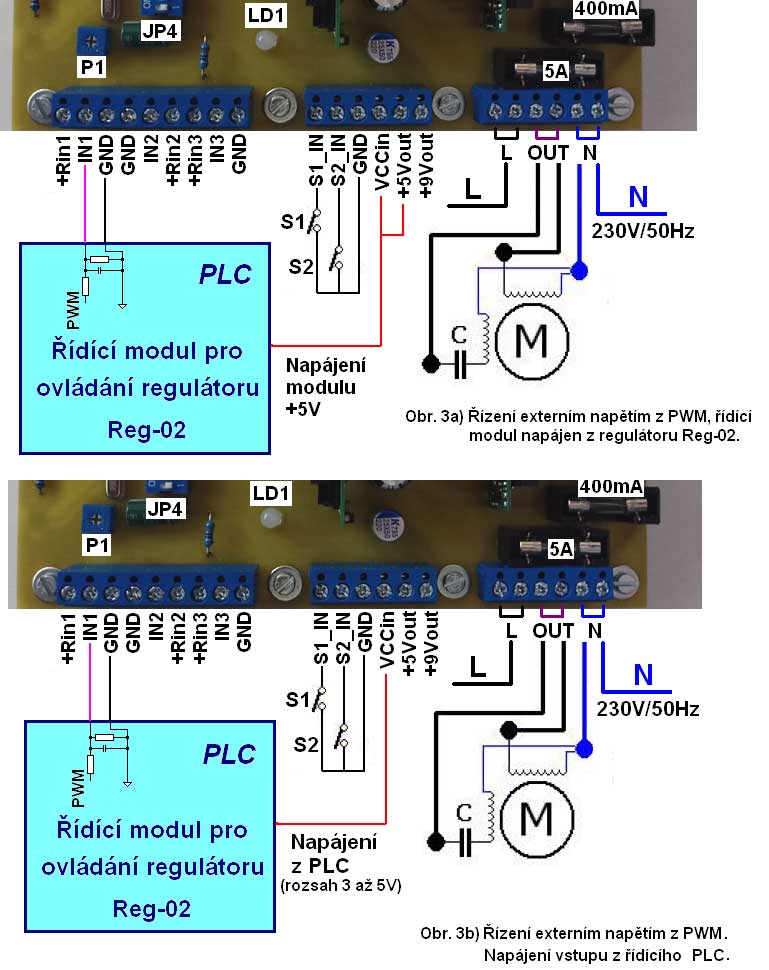

V případě, že má řídící elektronika svůj vlastní napájecí zdroj, je možné vstupní modul napájet přímo z řídící elektroniky. V tom případě rozpojte spojení mezi +5Vout a VCCin a vstupní část VCCin napájejte z řídící elektroniky (detail připojení PLC na obr. 3a a 3b). PLC by neměl překročit celkový proudový odběr 200mA z obou výstupů ( +5V a +9V).
Maximální odběr vstupní části regulátoru Reg-02 je 10mA.
Displej LQ1 zobrazuje úroveň napětí z řídícího členu (vstupní napětí) v % v rozsahu 0 až 99% (maximu 99% odpovídá napětí VCCin).

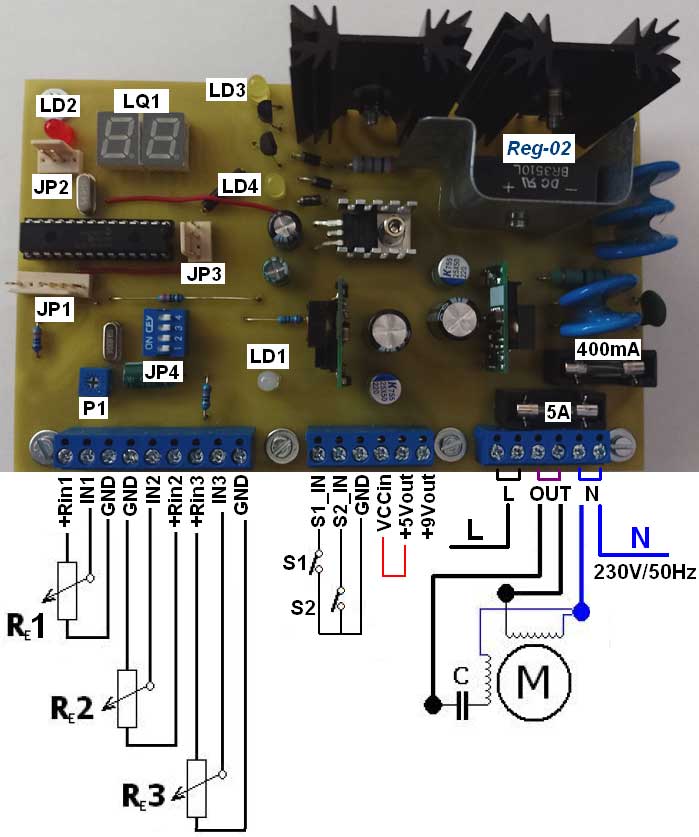

Legenda k prvnímu obrázku:
LD3, LD4 … žluté LED – reguluje.
P1 … interní trimr zatím bez funkce.
JP1, JP3 … programovací konektory pro nahrání jiného programu.
JP2 … možno připojit externí LED (funkce stejná jako LD2, svítí, pokud je aktivní výstup).

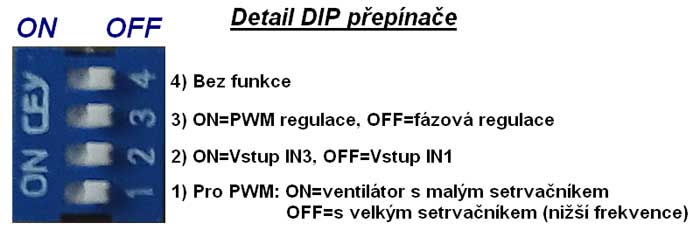

JP4 … viz obrázek – Detail DIP přepínače.
Pracovní podmínky regulátoru: rozsah napájení mezi 160 až 250V / 50Hz.
POZOR: Regulátor je galvanicky spojený se sítí. Připojení k L a N – viz schéma připojení.
Přepěťová varistorová ochrana 266VAC. Nepoužívejte silnější pojistky.
Vstupní ovládací blok (externí potenciometry, spínače)
je od sítě galvanicky oddělený.
3. Vypnutí, povolení výstupu, regulace
Pokud je spínač S1 rozpojený, výstup je vypnutý.
Po sepnutí spínače S1 je spuštěna regulace (pracovní režim), pokud je vstupní napětí nad 15% (spínač S2 rozepnutý), resp. nad 25%, pokud je S2 sepnutý.
Vypnutí okamžitě při rozpojení S1 nebo při poklesu vstupního napětí pod 5% (z rozsahu vstupu VCCin). Při trvalém provozu je možné S1 a S2 nahradit vodiči.
Vstup IN1 je vybaven RC filtrem (R=1500, C=100nF), vstup IN3 jen C=1nF. Vstupní napětí na IN1 až IN3 nesmí ani krátkodobě překročit VCCin.
Pracovní (vybraný řídící) vstup (IN1 nebo IN3 dle přepínače JP4) musí být na straně PLC uzemněný (doporučený odpor v rozsahu 5kO až 33kO), viz schéma PLC na obrázcích 3a a 3b.
