Základní údaje:
|
- uplatnění všude tam, kde nelze použít RE1ATX
- napájení 220V/50Hz, max. příkon 2W
- galvanické oddělení od sítě
- výstupní relé pro zapínání počítače
- zkušební napětí cívka - kontakt: min 2kV
- připojení k volnému asynchronnímu portu
- optické oddělení portu: min. pevnost 3.5kV
- bezúdržbové zařízení, neobsahuje akumulátory
- možnost sw zapnout/vypnout funkci watchdogu (jen RE3)
- ovládání a sw nastavení po internetu (jen RE3)
|
|
|
Popis
|
Zařízení je určeno pro hlídání chodu připojeného počítače a v případě jeho jakémkoliv vypnutí (sw, tlačítkem, výpadek síťového napětí) jej znovu po 10 sekundách zapne. Pokud se nezdaří spuštění počítače na první pokus, po cca 15 sekundách se cyklus opakuje
dokud se nepodaří počítač úspěšně zapnout. Startovací relé má vlastní napájecí zdroj nezávislý na napětí počítače a připojuje se pomocí flexo do síťového rozvodu 230V / 50Hz.
V případě síťového výpadku je tedy počítač i relé vypnuté a po obnovení dodávky elektrické energie
relé se zpožděním 10 sekund provede první pokus zapnutí počítače.
|

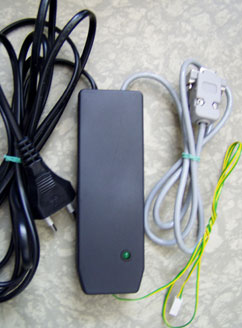

Mechanické provedení
|
Dražší varianty (RE2 a RE3) obsahují kontrolku (zpravidla zelená led), informující o stavu startovacího relé. Po zapnutí kontrolka v sekundovém intervalu bliká, dokud se nepodaří počítač spustit. Jakmile je počítač v provozu, kontrolka svítí. Pokud se nepodaří počítač spustit ani po 2 minutovém intervalu, pak kontrolka rychle bliká a tím informuje o poruše, popřípadě o odpojeném zpětnovazebním konektoru. Verze RE3 je vybavena navíc ovládacím tlačítkem - popis viz Programové řízení.
|
Programové řízení, dálkové ovládání (jen RE3)
|
Startovací relé (RE3) lze rovněž ovládat z jiného počítače prostřednictvím internetu. Na obou počítačích je nutné nainstalovat ovládací programy (viz sekce DOWNLOAD pro startovací relé RE3). Z libovolného počítače je tak možné řídit a nastavovat jakékoliv startovací relé. Aby nedošlo k pirátskému útoku, jsou všechna relé vybavena PINy, které je možné změnit jen z počítače, ke kterému je konkrétní relé připojeno. RE3 obsahuje vedle kontrolky také ovládací tlačítko, které slouží jednak k nastavení PIN (popis viz níže) nebo k ručnímu vypnutí počítače (tlačítko držíme min. 1sec, počítač je po 10sec opět zapnut).
|
Přenosové parametry
|
Asynchronní přenos, 9600 baudů, 8 bitů bez parity, 2 stop bity
|
Seznam příkazů
|
I když se možná podle množství funkcí bude zdát sw ovládání složité, je vše již připraveno v ovládacích skriptech a u všech příkazů stačí jen změnit Vaše PIN. Předpokládejme, že je PIN=9999.
PIN=9999breakpc .......... vypne připojený počítač na cca 10sec
PIN=9999wdtstop .......... vypne (deaktivuje) watchdog
PIN=9999wdt120s ........ nastaví timeout na 120s (vypnutý watchdog zapne)
PIN=9999wdtpor1800s ....... nastaví timeout po zapnutí na 30minut (nezapne vypnutý watchdog, hodnota wdtpor se pouze uloží do Flash)
|
Popis příkazů
|
Přijetí příkazu PIN=9999wdt120s potvrdí RE3 krátkým dvojitým bliknutím led. Zpráva určuje, po kolika sekundách (timeoutu) má RE3 vypnout počítač. Nepřijme-li RE3 do tohoto timeoutu další zprávu PIN=9999wdt120s, provede krátkodobé vypnutí (10sec) připojeného počítače. Zpráva má obecný formát wdtXXXXs, kde XXXX určuje timeout v sekundách, maximální hodnota může být 9999 sekund.
Zpravidla odesíláme stále stejný řetězec, jehož proměnnou X si zvolíme podle vlastní potřeby. Vzhledem k nepřesnému časování v PC doporučuji zvolit odesílací čas minimálně 5x kratší, než je čas X.
|
Dalším z příkazů je PIN=9999wdtpor1800s, který nemá vliv na nastavení probíhajícího timeoutu, ale slouží jako prvotní interval po zapnutí, aby měl počítač dostatek času k nabootování programového vybavení. Tuto zprávu nevkládejte do skriptu, ale odešlete ji pouze při konfiguraci, neboť nastavení je uloženo do Flash v RE3. (od nás nastaveno na 30 minut). Obecný tvar je wdtporXXXXs a maximální hodnota může být 9999 sekund. Správné přijetí příkazu je potvrzeno čtyřnásobným bliknutím led.
|
Příkaz PIN=9999wdtstop vypne watchdog a toto nastavení je uloženo do Flash v RE3. Příkaz zastaví watchdog a vypnutí počítače v důsledku přetečení časovače watchdogu nenastane, dokud nebude watchdog opět spuštěn.
|
Nastavení PIN
|
Nastavení PIN lze provést pouze následujícím způsobem:
Na startovacím relé stiskneme krátce (do 0.5sec) ovládací tlačítko a do 10 sekund musíme odeslat příkaz
PIN=XXXXlock
Nové PIN XXXX se uloží do Flash a od tohoto okamžiku je nutné jej uvádět ve všech příkazech. Může být v rozsahu 1 až 16 míst (pro spolehlivé zabezpečení stačí již 7 místné PIN - 10miliónů kombinací). Po celých 10sec kontrolka indikuje nastavovací režim PIN - dvojí bliknutí v sekundovém intervalu. Po obrdžení příkazu PIN=XXXXlock potvrdí relé 5x krátkým bliknutím led a přejde do operačního režimu.
Po uplynutí intervalu 10 sekund od stisknutí tlačítka již nelze změnit PIN.
|
